仪器基本信息

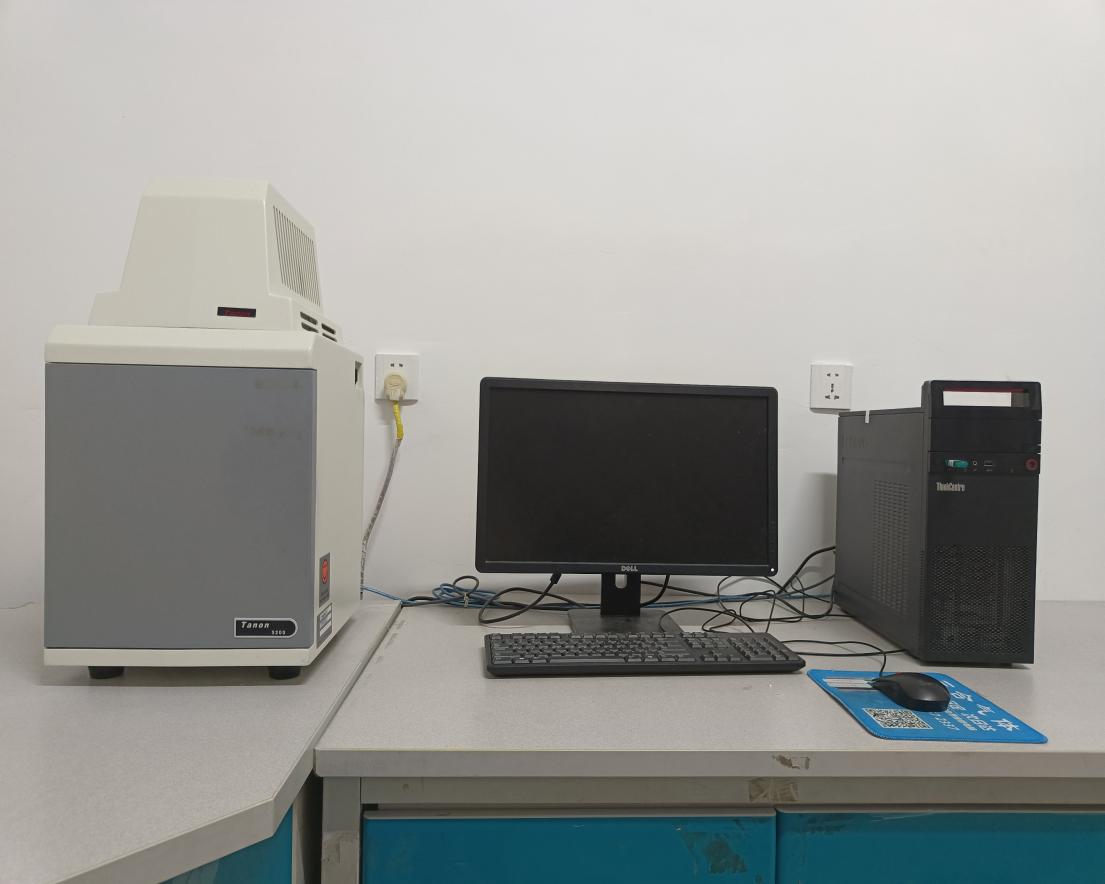

仪器名称：Tann0n -5200化学发光成像系统

仪器型号：chemidoc

投入使用时间：2016-04-11

仪器放置房间：S410曝光室

使用联系人：穆尧

主要技术参数：

1、摄像头:美国原装FLI品牌高分辨率低照度数码制冷相机，CCD采用深度制冷技术，保证达到最低暗噪音；使用全金属密封技术，实现永久真空环境。

2、感光芯片: CCD芯片：Sony ICX694

3、冷却方式:三级-半导体制冷

4、冷却温度:低于环境温度65℃（绝对温度-40℃，动态实时显示CCD制冷温度）

5、感光效率: CCD芯片光电转换效率：High QE:≥75%

6、暗电流: <0.001 e-/pixel/sec. @ -35℃

7、读出燥声: 5.5e- RMS at 12 MHz

8、满阱电子：18000 electrons

9、有效像数: 2750×2200

10、像数密度: 16 bit（0 - 65535色）

11、像数尺寸: 4.54um×4.54um

12、像素合并: 1×1，2×2，3×3，4×4，5×5

13、分辨率: 605万像素

14、图像输出分辨率：600dpi（可满足高质量文章发表的需求）

15、动态范围:﹥4.6个数量级

16、电动镜头:原装F/0.80,高清晰大口径高通透电动镜头，可通过计算机进行电动对焦控制

17、智能化一键曝光：系统可按照用户自由选取的任意位置及任意大小的样品区域，自动完成精准测光及曝光成像，保证每一次均能获取最佳实验结果

18、变焦:标配抽屉式双位载物对焦平台，可兼容拍摄样品厚度0.01mm—10cm。可选配电脑控制4位自动定位样品载物升降平台，并可通过电脑进行无级精准定位控制

19、数据传输：USB3.0图像传输线及专业级串口控制线，保证数据传输及控制更加稳定、可控

20、照明模式: LED反射白光灯（冷光）

21、拍摄面积：16×16cm

软件功能：

1、全中文软件，自主开发，拥有完整知识产权！标配Tanon MP拍摄软件、TanonImage分析软件：含Gis核酸蛋白电泳图像分析及定性半定量分析、化学发光图像分析，ImageCal图像编辑加注、Dots点杂交分析、Colon菌落计数等功能。自动识别8bit、10bit、14bit、16bit的图像以及序列图像；

2、具有实时图像采集软件，可用于核酸、蛋白电泳凝胶图像和化学发光图像的采集及分析；

3、实现图像采集、灰度分析、Marker叠加等功能独立操作，方便拍照及分析同时进行，互不干扰；

4、具有自动曝光功能，能自动测定拍摄时间，成像更加专业、完美；

5、单次成像：具有长时间曝光功能，可实现单张画面长时间曝光；

6、累积曝光多次成像功能：可以在很长曝光时间内多次成像，且每次成像的曝光时间可以累积，从而避免反复曝光，而且用户可以挑选最满意的图像保存；

7、独特的自动序列曝光功能，即便样品存在较大丰度差异也能准确测光并自动拍摄一组序列照片，以便选取最佳曝光结果

8、具有序列图像保存功能，无需单张图片分别存储；

9、在拍摄中可显示过饱和像素，保证精确定量；

10、具有图像旋转、裁剪、反色等处理功能，进行图像优化处理；

11、具有加注功能，可添加各种格式的文字注释或符号；

12、具有分析软件，可进行自动条带检测，自动分子量测算，自动条带浓度测算，相对含量百分数分析，浓度、密度计算；

13、具有点杂交和菌落计数分析功能，可进行菌落克隆计数、菌落面积分析与排序；

14、图像叠加分析功能：可对两个图像进行合并显示，并进行分析；

15、可对活体成像照片添加全彩或单色伪彩处理并能与白光照片叠加，便于表达定位分析

16、图像输出格式：8bit Tif、16bit Tif、bmp、jpg、序列图像；

17、自带历史数据库功能，所有拍摄结果均能自动保存备份，并自动生成日期文件夹进行归档，方便日后随时调用、编辑以及分析；

18、分析数据均能输出至Excel。

主要功能特点：

1、印迹膜：Western blot、Southern blot、Northern blot、Dot blot等化学发光实验检测；

扩展应用：菌落生物发光检测、电化学检测、植物活体成像、基因芯片检测、培养皿菌落计数、酶标板、点杂交、蛋白芯片、TLC板等。

2、Tanon 5200是专业的化学发光成像分析系统，可对ECL发光等直接成像，获得实验结果。以往我们主要使用暗室曝光来进行ECL检测，但是建造暗室浪费空间，在暗室中曝光步骤繁琐，冲洗X胶片时会接触到有毒的化学试剂。现在使用发光成像系统进行ECl成像已经逐渐取代传统的暗室曝光检测。

性能特点

1、高分辨率：2750×2200分辨率，原生605万像素，16bit图像，保证成像效果

2、深度制冷：使用Peltier技术对CCD进行深度制冷，可以进行长时间的ECL发光成像

3、像素合并：通过像素合并，进一步提高ECL成像的灵敏度，捕获微弱的发光信号

4、大光圈定焦镜头：使用F0.80的大光圈定焦镜头，通光能力比F0.95镜头提高40%

5、样品台可选：标配抽提式双载物对焦平台，可适应不同高度样品

6、全中文软件：自主开发，全中文拍摄、分析软件，操作简便，终身升级
